如何根據氣流流型選擇適合的潔凈室類型

如何根據氣流流型選擇適合的潔凈室類型

潔凈室的設計首先要考慮怎么選擇合適的凈化環境。如何選擇適合的潔凈室類型首先要考慮的指標是風量、冷量及耗電量等，而氣流流型直接決定了潔凈室的凈化效果，在工業潔凈廠房

　　潔凈室的設計首先要考慮怎么選擇合適的凈化環境。如何選擇適合的潔凈室類型首先要考慮的指標是風量、冷量及耗電量等，而氣流流型直接決定了潔凈室的凈化效果，在工業潔凈廠房?jī)艋こ淘O(shè)計中，常用氣流流型主要有單向流及非單向流類型，通過以下對這兩種氣流流型應用介紹，可以更好的選擇適合企業潔凈室類型。

　　非單向流潔凈室廣泛用于電子工業、生物醫藥工業和各種工業潔凈室，這類潔凈室的進行空調系統的送回風通常采用頂送側回、頂送頂回等方式，在潔凈生產區的技術夾層或技術夾道內布置送回風管、排風管和各種公用動力管線等。



　　單向流潔凈室主要用于電子工業和生物制藥生產的局部區域。在生物醫藥產品生產中主要采用局設置層流罩或凈化工作臺或生物安全柜等來滿足產品生產工藝的要求。在電子工業中的微電子產品或一些電子器件產品生產中需要一個房間或一條生產線，甚至數條生產線的主要工序均需設置在嚴于5級的潔凈室內，才能達到以產品生產的要求。為此，單向流潔凈室的空間布置已從“單層”布置發展到“多層”布置。“單層”布置的單向流潔凈廠房，在單向流潔凈生產區的上部、下部設有上下技術夾層，在上技術夾層內布置送風管道、部分公用動力管線，通過設在頂棚上的高效過濾器向潔凈生產區均勻送風；通過設在下技術夾層的回風地板回風至空氣處理裝置。“多層”布置的單向流潔凈廠房的主要特點是將潔凈生產區與供應產品生產工藝所需的各類公用動力管線、產品生產工藝管線及工藝輔助設施等都布置在下技術夾層（底層）內，同潔凈生產區分層布置。

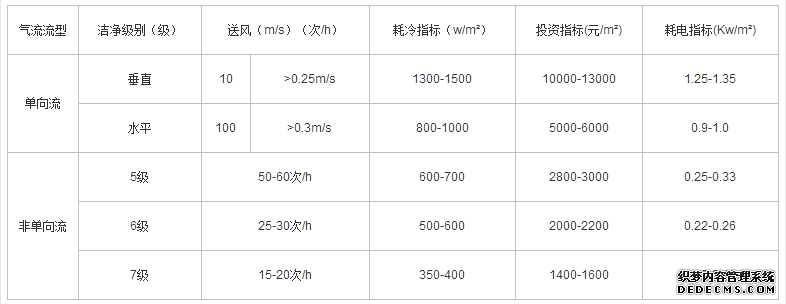

　　常用氣流流型潔凈室相關指標比較



　　注：表中的送風量、單向流以斷面風速表演示，非單向流以換氣次數表示。



　　表中冷量指標一般指電子工業潔凈廠房；



　　表中的初投資包括潔凈廠房的圍護、照明、冷凍供應系統、空調凈化系統，不含土建結構、工藝供電和自動控制的投資，造價水平為2005-2009年左右。



　　表中的耗電量系指制冷系統和空調送風系統耗電，不含電加熱和電加濕的耗電量。



　　總的來說，我們可以根據氣流流型選擇適合的潔凈室類型。
